NAMENA
Ove toploskupljajuće kablovske završnice su namenjene za završavanje jednožilnih ekranizovanih kablova izolovanih plastičnom masom tipa XHP, XHE i kablova slične konstrukcije napona 10,20 i 35kV za spoljnu montažu.

KONSTRUKCIJA

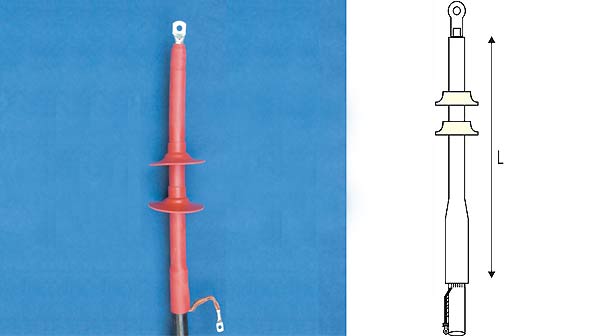

Završnice se izoluju crvenim toploskupljajućim cevima koje su otporne na puzne struje, UV zračenje i teške uslove eksploatacije. Regulacija električnog polja na prelazu poluprovodni sloj-izolacija se vrši upotrebom rezistivnih elemenata za regulaciju električnog polja. Žice električne zaštite kabla se vraćaju nazad i oblikuju se u pletenicu na čijem se kraju ispresuje papučica za uzemljenje koja dolazi u kompletu završnice. Zaštita od atmosferskih padavina se postiže upotrebom toploskupljajućih izolacionih šeširića.
Kodni broj Tip
proizvoda
Naponski nivo (kV) Presek provodnika
(mm2)
Dužina završnice L
(mm)
Broj šeširića po kablu
5010 TSKZ/S
10/1-70
10 25-70 330 1
5011 TSKZ/S
10/1-185
10 70-185 330 1
5012 TSKZ/S
10/1-300
10 120-300 330 1
5013 TSKZ/S
20/1-70
20 25-70 400 3
5014 TSKZ/S
20/1-185
20 70-185 400 3
5015 TSKZ/S
20/1-300
20 120-300 400 3
5016 TSKZ/S
35/1-70
35 25-70 700 4
5017 TSKZ/S
35/1-185
35 70-185 700 4
5018 TSKZ/S
35/1-300
35 120-300 700 4
* Komplet završnica sadrži set za 3 kabla
* Ukoliko su potrebne završnice sa papučicama u kompletima, potrebno je napomenuti u zahtevu
