NAMENA
Ove toploskupljajuće kablovske završnice su namenjene za završavanje trožilnih kablova izolovanih papirnom izolacijom tipa IPO, NPO, IPZO i kablova slične konstrukcije, napona 10,20 i 35 kV za unutrašnju montažu.

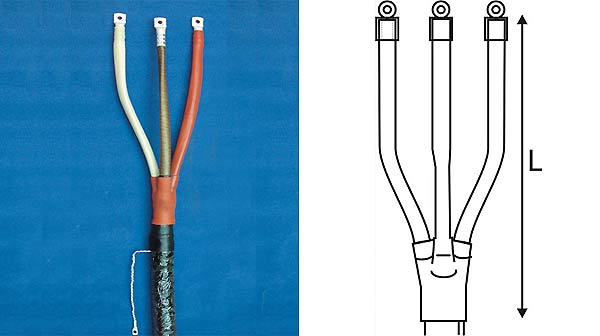

KONSTRUKCIJA
Završetak trožilnog kabla se ostvaruje upotrebom tropolne toploskupljajuće račve i elemenata otpornih na ulje (toploskupljajuće cevi ili trake). Završnice se izoluju crvenim toploskupljajućim cevima koje su otporne na puzne struje, UV zračenje i teške uslove eksploatacije. Električna zaštita kabla se povezuje bakarnom pletenicom i kablovskom papučicom koja dolazi u kompletu završnice. Pribor za bezlemno spajanje uzemljenja se isporučuje u kompletu završnice.
Kodni broj Tip
proizvoda
Naponski nivo (kV) Presek provodnika
(mm2)
Dužina završnice L
(mm)
15031 TSKZ/U pi
10/3-70
10 25 - 70 700
15032 TSKZ/U pi
10/3-185
10 70 - 185 700
15033 TSKZ/U pi
10/3-300
10 95 - 300 700
15034 TSKZ/U pi
20/3-70
20 25 - 70 800
15035 TSKZ/U pi
20/3-185
20 70 - 185 800
15036 TSKZ/U pi
20/3-300
20 95 - 300 800
15037 TSKZ/U pi
35/3-70
35 25 - 70 1000
15038 TSKZ/U pi
35/3-185
35 70 - 185 1000
15039 TSKZ/U pi
35/3-300
35 95 - 300 1000
* Ukoliko su potrebne završnice sa papučicama u kompletima, potrebno je napomenuti u zahtevu ("tip proizvoda" sa papučicama)
